中国中车可控硅

可控硅简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率好、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中深受了广泛的应用。

大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极：销量好层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管全部不同的工作特性。

以硅单晶为基本材料的P1N1P2N2四层三端器件,起始于1957年，因为它的特性类似于真空闸流管，所以口碑上通称为硅晶体闸流管，简称晶闸管T，又因为晶闸管初的在静止整流方面，所以又被称之为硅可控整流元件，简称为可控硅SCR。

在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称"死硅")比较可贵的可控性。它只有导通和关断两种状态。

可控硅能以毫安级电流控制大功率的机电设备，如果超过此功率，因元件开关损耗显著增加，允许通过的平均电流相降低，此时，标称电流应降级使用。

可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应比较快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效率好，成本低等等。

可控硅的弱点：静态及动态的过载能力较差；容易受干扰而误导通。

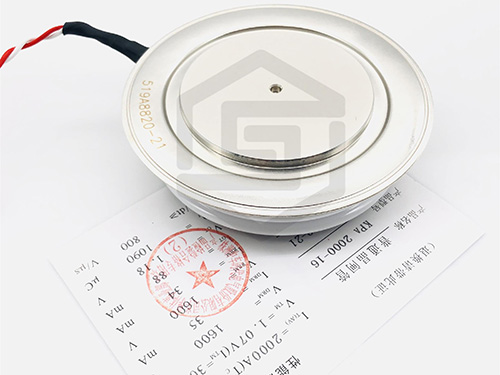

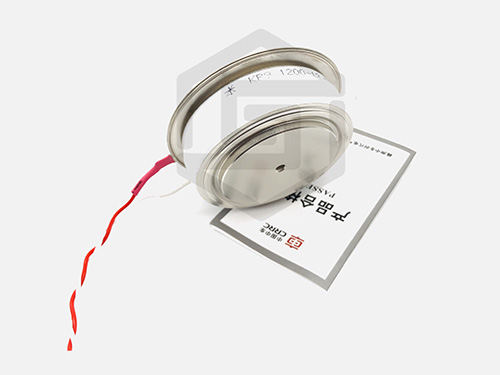

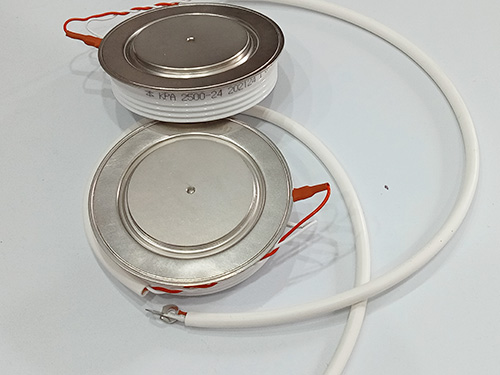

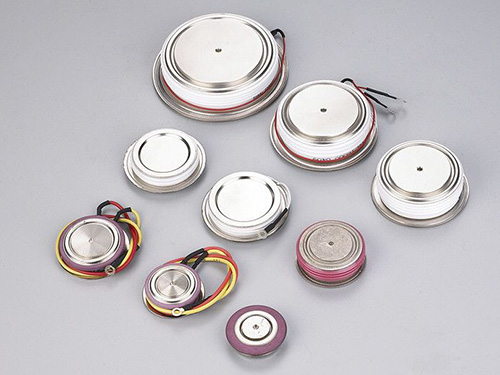

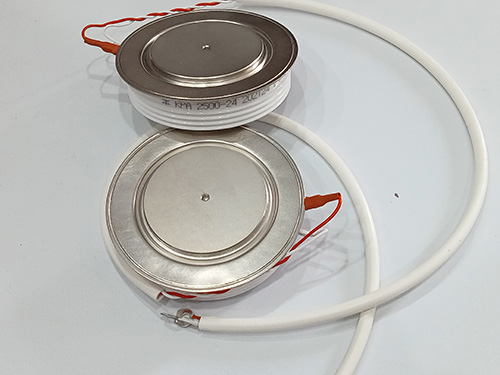

可控硅从外形上分类主要有：螺栓形、平板形和平底形。

可控硅元件的结构

不管可控硅的外形如何，它们的管芯都是由P型硅和N型硅组成的四层P1N1P2N2结构。它有三个PN结（J1、J2、J3），从J1结构的P1层引出阳极A，从N2层引出阴级K，从P2层引出控制极G，所以它是一种四层三端的半导体器件。

可控硅的主要参数有：

1、 额定通态平均电流IT 在确定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。

2、 正向阻断峰值电压VPF 在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。

3、 反向阻断峰值电压VPR 当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。使用时，不能超过手册给出的这个参数值。

4、 触发电压VGT 在规定的环境温度下，阳极---阴极间加有确定电压时，可控硅从关断状态转为导通状态所需要的小控制极电流和电压。

5、 维持电流IH 在规定温度下，控制极断路，维持可控硅导通所信守合同的小阳极正向电流。许多新型可控硅元件相继问世，如适于高频应用的速度适宜可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。
